Вихревая воздуходувка: принцип работы и вариации использования

Среди нагнетательного оборудования особой востребованностью в промышленных, производственных сферах пользуется вихревая воздуходувка. Эта установка, за счет своих особенностей, способна заменить мощный вентилятор, компрессор, и, при необходимости, использоваться как вакуумный насос. Такая универсальность, простота конструкции делают оборудование универсальным, применимым в самых разных процессах.

Содержание:

1. Вихревая воздуходувка – для чего предназначается
2. Вихревая воздуходувка-компрессор – принцип работы в системах
3. Эксплуатация вихревой воздуходувки
4. Воздуходувки вихревые российского производства: рейтинг лучших моделей

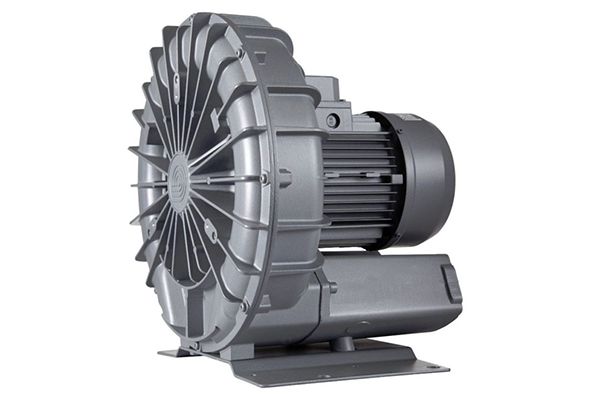

Вихревая воздуходувка – для чего предназначается

Основное назначение таких устройств – безмасляная подача газа в трубопровод. Рабочей средой является воздух, невзрывоопасные и неагрессивные газы, но существуют варианты, разработанные и для таких сред. Температура газа не должна превышать +40⁰С.

Вихревая воздуходувка – для чего предназначается

Установки широко используются для аэрации воды в аквариумах, резервуарах, очистных системах, прудах. Насыщение воды воздухом (кислородом) нейтрализует бактерии, связывает соли, что способствует ее очистке. А за счет управляемого потока воздуха обеспечивается очищение жидкостей от механических загрязнений.

Еще одна область использования – подача мощной струи воздуха. Это необходимо на конвейерах, в пищевой, химической и фармацевтической промышленности, в различных инженерных системах. Типография, изготовление текстиля, сыпучих продуктов и материалов, обработка металла и дерева, литье, гальваника – в этих и других направлениях активно применяются промышленные воздуходувки.

Также они нужны для создания разреженной среды. За счет технических возможностей техника успешно заменяет вакуумный насос, и может работать в непрерывном режиме, без нужды в сложном обслуживании, без повышенной вибрации и шума.

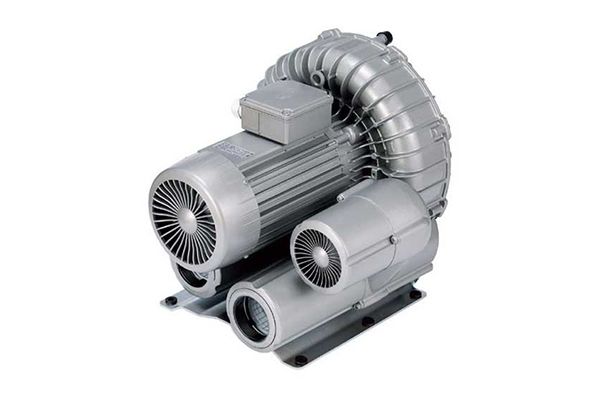

Вихревая воздуходувка-компрессор – принцип работы в системах

Принцип работы такой техники обусловлен ее конструкцией, в основе которой – импеллер (колесо) с множеством лопастей. Он изготавливается из алюминия, поэтому устойчив к коррозии, обладает малым весом, но высокой прочностью.

Вихревая воздуходувка-компрессор – принцип работы в разных системах

Колесо крепится к валу электрического двигателя, в промежутке между ними расположен механический уплотнитель. Для вхождения воздуха предназначен шумоглушитель.

При включении установки воздух через шумоглушитель попадает во всасывающие отверстия, и уже оттуда – на импеллер. Вращение колеса образует центробежную силу, за счет чего воздух закручивается в спираль, и на каждом участке завихрения увеличивается давление. Поток проходит через нагнетательное отверстие и конечный шумоглушитель, после чего выводится в трубопровод. При этом установка создает неглубокий вакуум.

Несмотря на простой принцип действия, агрегаты различаются между собой. Их классифицируют по количеству колес и ступеней. От первого показателя зависит производительность установки (расход воздуха), и модели с двумя импеллерами производительнее.

Количество ступеней определяет силу давления. Так, в двухступенчатых вариантах воздух проходит и через корпус, и с обратной стороны импеллера, и два этапа завихрения обеспечивают более высокое давление. Но при этом теряется производительность аппарата.

Поэтому среди ассортимента техники можно встретить устройства с:

• одним импеллером и ступенью;
• двумя колесами и одной ступенью;
• одним колесом и двумя ступенями;
• двумя импеллерами и ступенями;
• тремя колесами и двумя, тремя ступенями.

Разные вариации конструкции позволяют выбрать машину с нужными техническими характеристиками, исходя из требований системы, в которую она будет вмонтирована.

Также установки могут отличаться по расположения элементов внутри корпуса и типу соединения привода с импеллером. Первый тип – ременной, при котором двигатель и колесо соединены специальным ремнем. Второй тип – консольный. В этом исполнении привод соединяется с колесом напрямую, через муфту, и оба элемента располагаются на одной раме. Третий тип – муфтовый. Он схож с консольным, но электропривод не опирается на раму.

Такие решения упрощают обслуживание и ремонт машины при выходе из строя одной из деталей, но не влияют существенно на ее характеристики и возможности.

Вихревой вакуумный насос-воздуходувка изготавливается в компактном, моноблочном исполнении. Основные элементы, каркас делаются из алюминия, что придает аппарату прочность и легкость, устойчивость к воздействию влаги. Так как единственным движущимся элементом является импеллер, устройство не нуждается в частом или сложном техническом обслуживании, и имеет большой ресурс – при условии соблюдения правил эксплуатации.

К другим достоинствам этих машин относятся:

• отсутствие масла в системе, соответственно, загрязнения воздуха;
• нет необходимости в дополнительных фильтрах или очистительных агрегатах в системе;
• стабильная генерация потока;
• хорошая шумоизоляция;
• высокая производительность.

Но у агрегатов есть и недостатки. К ним относят относительно малый КПД, необходимость в фильтре для самого аппарата, который чувствителен к механическим загрязнениям. Недостатком является вероятность перегрева и необходимость постоянного контроля предохранительного клапана.

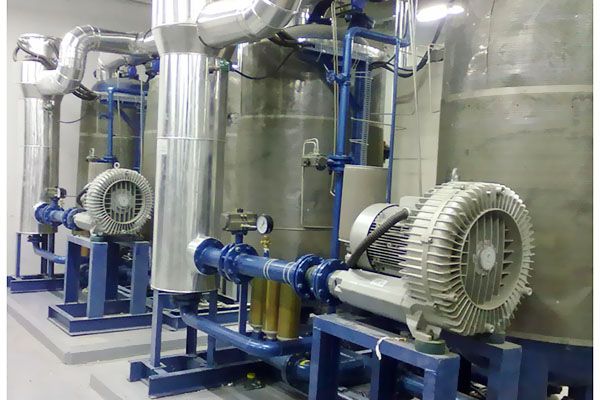

Эксплуатация вихревой воздуходувки

Вихревые компрессоры-воздуходувки устанавливаются на амортизационной подушке, поэтому не требует фундамента или специального оборудования для монтажа. Основание должно быть достаточно прочным, устойчивым к вибрационным нагрузкам, ровным. Крепление аппарата осуществляется с помощью анкеров.

Эксплуатация вихревой воздуходувки

Вокруг устройство должно быть свободное пространство, не менее 1 метра ширины. Если засасываемый воздух поступает не из системы, а из помещения, обеспечивается достаточный его приток.

При установке аппарата на открытом пространстве необходима его защита от намокания, воздействия осадков и солнечного света.

При подключении трубопровода обеспечивается его теплоизоляция со стороны выхлопа, так как труба будет нагреваться. Если труба проходит через стены или перекрытия, необходимо использовать упругие прокладки, гасящие вибрацию.

Для нормальной эксплуатации прибора необходима установка воздушного фильтра, защита от перегрева, возможность отключения при смене или потери фазы.

Такая техника эксплуатируется в разных областях деятельности:

• добыча полезных ископаемых;
• металлургия;
• химическая промышленность;
• изготовление продуктов питания;
• котельные;
• конвейеры;
• сельское, рыбное хозяйство;
• деревообработка;
• обработка металлов;
• приборостроение;
• строительство;
• инженерные системы.

Агрегаты универсальны, обеспечивают мощный поток воздуха и требуемое давление. Их техническое обслуживание требуется с небольшой периодичностью, а условия эксплуатации не самые строгие.

Обслуживание устройств проводится только сертифицированным специалистом, с использованием оригинальных деталей и комплектующих, расходных материалов, рекомендованных изготовителем.

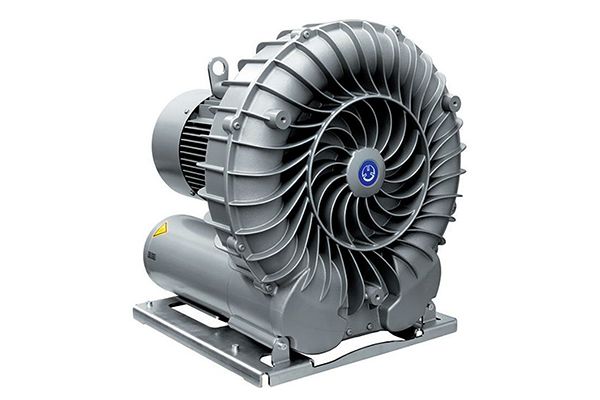

Воздуходувки вихревые российского производства: рейтинг лучших моделей

Несмотря на то, что наш рынок заполнен импортной продукцией, отечественные компании предлагают большой выбор техники. И модели российского производства являются достойной конкуренцией импортным. Поэтому, наряду с такими брендами, как Esam, FPZ, Greentech, востребованностью пользуется продукция, изготовленная в России.

Воздуходувки вихревые российского производства: рейтинг лучших моделей

Среди моделей отечественных заводов выделяются такие:

1. MSH Techno, модель MSH BL-900-370. Пониженный уровень шума, максимальное давление 370 мбар, расход 900 м³/час – этот вариант востребован на небольших предприятиях.
2. Вакуумтех, модель Alpha 1110x590. Обеспечивает вакуум -440 мбар, давление 590 мбар, скорость откачки до 1110 м³/час.
3. ERSTEVAK, аппарат EVH 33/47. Трехфазное исполнение, производительность 120 м³/час, максимальный вакуум -310 мбар.
4. Вакуумтех, установка Beta 120x820. Производительность 120 м³/час, максимальное разрежение -500 мбар.
5. «Мегатехника МСК», модель МТ 04-М1С. Скорость откачки 145 120 м³/час, разность давления -150/160 мбар. Достойное качество, полная комплектация.

Среди отечественных компаний немало тех, которые предлагают надежную продукцию, успешно конкурируя с Китаем, странами Европы. Каждый бренд выпускает десятки моделей, поэтому при выборе оборудования нужно обращать внимание не только на популярность техники, но и на ее соответствие требованиям технологических процессов, характеристики, условия эксплуатации. Но выбирая аппараты указанных изготовителей, можно не сомневаться в их надежности, качестве сборки и большом ресурсе. При соблюдении условий эксплуатации эта техника не вызывает нареканий.
