Во многих отраслях промышленности необходим вакуум для получения продукции требуемого качества. Более того, только в условиях отрицательного давления можно добиться высокой степени чистоты материалов, так как ничего не мешает и не подмешивается.
Разумеется, для этого необходимо использовать безмасляный вакуумный насос. Производятся также масляные, но они имеют несколько иной принцип действия и конструкцию. Там же, где важна чистота откачиваемого воздуха, чтобы в нем не было частиц масла или иных посторонних веществ, это лучший вариант.
Безмасляным называется любой насос, который для своей работы не использует масло, то есть, у него нет трущихся и контактирующих деталей, которые могли бы изнашиваться. По своей конструкции бывают различные: винтовые, пластинчато-роторные, поршневые, мембранные, спиральные.
Содержание:
- Вакуумный насос безмасляный (сухой) – конструкция
- Безмасляные вакуумные насосы – промышленные
- Сухие вакуумные пластинчато-роторные насосы
- Безмасляный поршневой вакуумный насос
- Другие типы безмасляных насосов
Вакуумный насос безмасляный (сухой) – конструкция

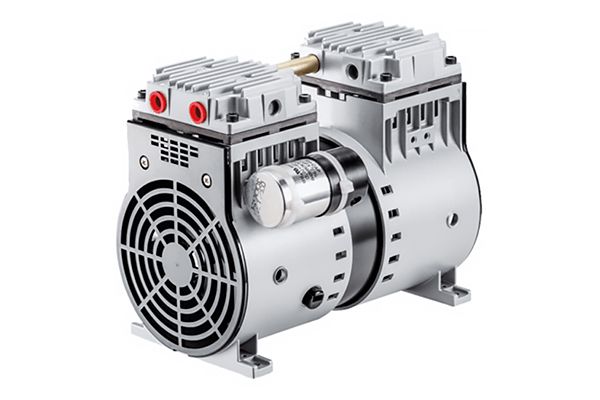

Вакуумный насос безмасляный (сухой) – конструкция
Насос с сухим ротором является более практичным, потому что в процессе работы не требуется охлаждать масло. Кроме этого, ему не присущи течи и прочие поломки, связанные со смазочной жидкостью. Учитывая, что их существует несколько видов, то стоит рассмотреть общую конструкцию, присущую винтовым, пластинчато-роторным и спиральным агрегатам:
- Имеется приводной элемент, в качестве него используется асинхронный двигатель с питанием от трех или одной фазы, в зависимости от мощности;
- Мотор присоединен к насосу непосредственно через муфту или ременной передачей;
- Насосный узел содержит корпус из разного числа деталей, внутри которого имеется рабочий орган – ротор. В винтовых моделях он имеет червячную форму, в пластинчато-роторных есть, соответственно, пластины, которыми и осуществляется захват газовой взвеси. Так как при работе происходит трение, то они производятся из графита.
Безмасляные вакуумные насосы – промышленные

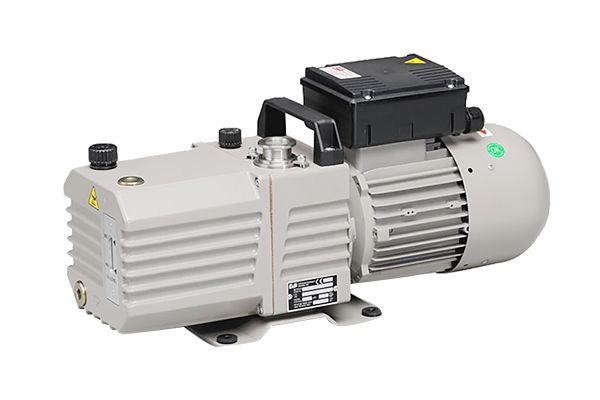

Безмасляные вакуумные насосы – промышленные
Практически любой сухой вакуумный насос относится к числу промышленного оборудования, потому что вакуум является специфической средой, необходимой для решения каких-то технологических процессов или проведения лабораторных исследований. Все же все насосы для создания вакуума можно разделить на 2 категории в зависимости от сферы использования:
- Общего потребления, то есть те, которые могут быть использованы в разных отраслях, но создают относительно небольшой вакуум;
- Промышленные форвакуумные безмасляные насосы – к ним относятся устройства с улучшенной конструкцией и повышенной надежностью;
- Специальные, то есть те, которые конструируются под определенные требования, зачастую обладают уникальным исполнением.
Сухие вакуумные пластинчато-роторные насосы
Насос вакуумный пластинчато-роторный представляет собой агрегат, который создает сухой вакуум, то есть, в откачиваемом воздухе нет никаких примесей и масляных испарений. Отличаются своей производительностью, что обеспечивается за счет конструкции рабочего колеса.

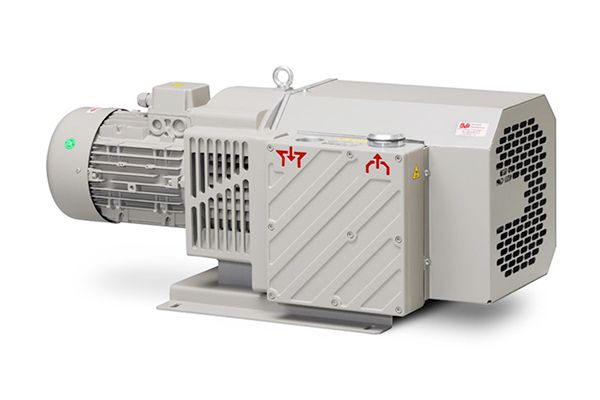

Сухие вакуумные пластинчато-роторные насосы
Оно представляет собой блин с пропилами, куда установлены графитовые пластины. При вращении ротора пластины захватывают газ или пар, который проталкивается к центру и выводится наружу через выходной патрубок. К особенностям таких насосов относится то, что они не смогут прокачивать газ с твердыми частицами. Они должны быть удалены до его проникновения в корпус насоса. В процессе работы насос нагревается, для чего необходимо принудительно охлаждать любым способом.
Безмасляный поршневой вакуумный насос
Наряду с пластинчато-роторными, также производятся вакуумные безмасляные поршневые насосы. Они практически ничем не отличаются от масляных, только лишь тем, что имеют меньшую производительность и рассчитаны на более короткий рабочий цикл. Как правило, электрическая мощность такого оборудования не превышает 1,1 кВт. Смазка в них все же имеется, так как применяется шатунная система, но она консистентная.

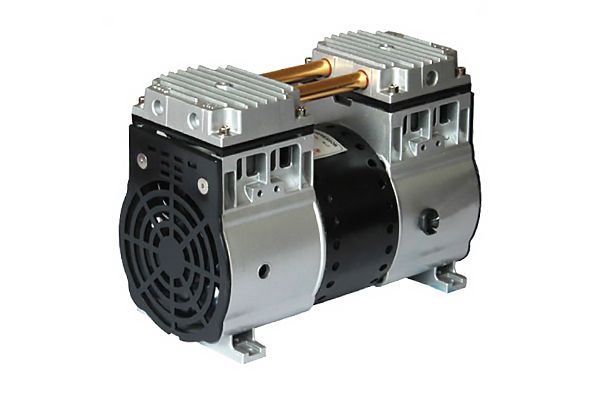

Безмасляный поршневой вакуумный насос
Другие типы безмасляных насосов
Также в продаже имеются, в том числе, российского производства, насосы спиральные форвакуумные безмасляные. По сути, это самая простая из конструкций, потому что состоит из корпуса, внутри которого имеется вал с диском. На нем имеется завернутая к центру спираль. Когда ротор вращается, газ захватывается развернутой ее частью и проталкивается в центральное отверстие, затем через вал или передний фланец наружу.

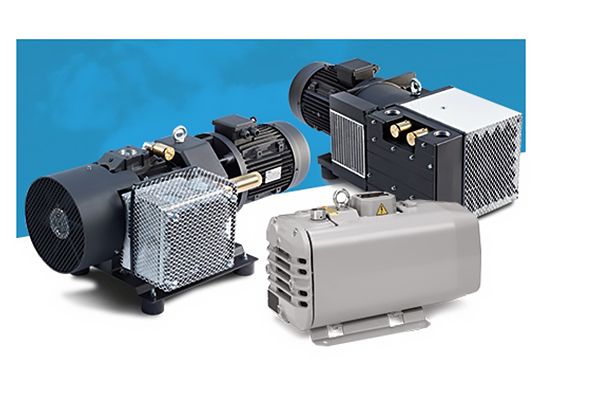

Другие типы безмасляных насосов
Не меньшую популярность имеет вакуумный сухой винтовой насос. Он имеет не более сложную конструкцию, по сравнению с предыдущим. Вал имеет специальную форму, за счет чего при вращении поступающий газ или пар внутрь блока проталкивается к выходному патрубку. Выпускается с одним или с двумя винтами, в зависимости от необходимой производительности.
