Насос Рутса — как устроен, чем отличается от бустерного, двухроторный прибор для разрежения воздуха

Стабильность и возможность осуществлять перекачку без повышения температуры позволит установить насос Рутса в различных системах. Предприятия заинтересованы в надежном приборе, способном функционировать на сухом ходу в паре с форвакуумными агрегатами.

Содержание:

1. Вакуумный насос Рутса
2. Двухроторный насос Рутса — принцип действий
3. Производители насоса Рутса российские
4. Насосы Рутс от Leybold

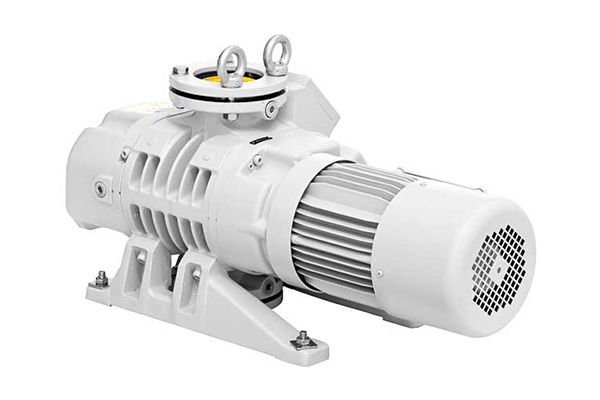

Вакуумный насос Рутса

Вакуумный насос Рутса

Эффективный вакуумный насос Рутса выдает вакуум в низком и среднем диапазоне. Поддерживать мощность и уровень давления удается за счет удлинения пробега частиц. Понять отличия от аналогов поможет изучение конструкции.

1. Внутри корпуса расположены два ротора, не соприкасающиеся друг с другом.
2. Функционирование без трения способствует уменьшению расходов мощности и потребления энергии.
3. Важным фактором остается отсутствие смазки, поскольку выдается чистый вакуум без частичек и примесей.
4. Не понадобится устанавливать дополнительные уплотнения между двумя вращающимися механизмами. Движение назад загрязненных паров не происходит.
5. Размещенные в двухроторном вакуумном насосе Рутса движущиеся компоненты расположены симметрично. Удалось добиться равномерного вращения. Снижены показатели вибрации и шума.
6. В отличие от другого оборудования постоянное сжатие не происходит. Отсутствует выпускной клапан, и обработанная субстанция проходит через форвакуумный прибор для выпуска в атмосферу.

Запуск приведет к моментальной откачке и передаче на высокой скорости. Вакуумное устройство Рутса обладает компактными размерами и небольшим весом.

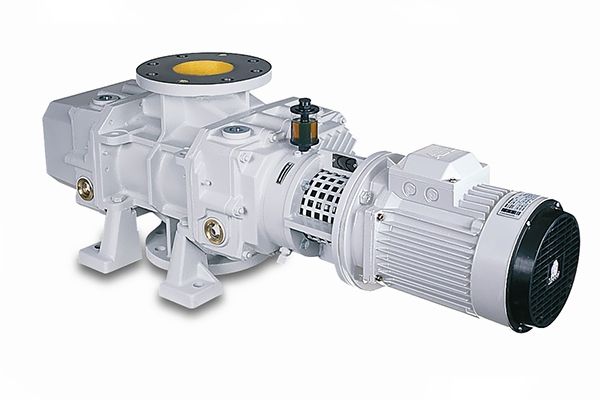

Двухроторный насос Рутса — принцип действий

Двухроторный насос Рутса — принцип действий

Оригинальное конструкторское решение делает двухроторный прибор Рутса наиболее продуктивным среди вытесняющих агрегатов. Внутреннее расположение элементов отразилось на принципе действия.

1. Двум роторам придали форму восьмерки и расположили рядом, оставляя минимальный зазор. Обеспечено противоположное вращение лопастей.
2. Применяет насос Рутса принцип действия, аналогичный шестереночным устройствам. Один вал начнет вращение с помощью двигателя. Второй синхронно вращается из-за пары шестеренок в редукторной камере.
3. На первом этапе во впускную камеру поступает газ. По мере вращения субстанция переходит во вторую камеру для выброса через выпускное отверстие.
4. За герметизацию между камерами отвечают компрессионные кольца, играющие роль уплотнителей.
5. Отсутствие трения гарантирует набор оборотов (1500-3000 в минуту). Отличная динамическая балансировка связана с отсутствием поступательных и возвратных масс.
6. Скорости роторов и движения молекул совпадают. В выхлопной полости давление повышается и будет проще удалить излишки дополнительным насосом.
7. В боковых крышках зафиксированы подшипники. В последних насосах Рутса соединяют подвижные и статичные подшипники с двух сторон. Регулярно их следует смазывать маслом и заменять изношенные уплотнительные кольца.

Специальное уплотнение придумано для привода вала. Дополнительные кольца должны обеспечить надежную герметичность.

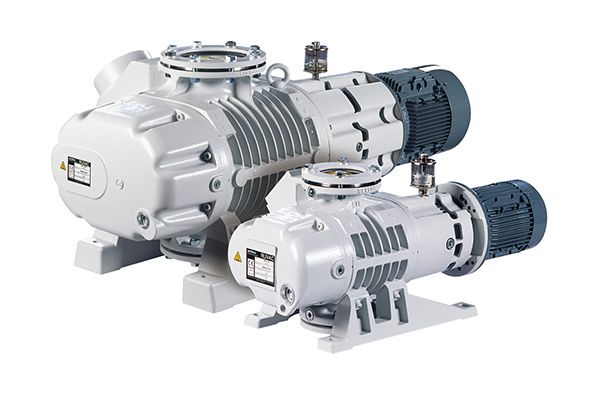

Производители насоса Рутса российские

Производители насоса Рутса российские

Для бесперебойной работы систем выбирают вакуумные агрегаты Рутса российских изготовителей. В зависимости от условий функционирования предусмотрено:

• стандартное и химически стойкое исполнение (для взрывоопасных смесей);
• защитное покрытие внутренних элементов, снижающее требования к составу среды;
• улучшенные уплотнители для камеры и подшипников (фторкаучук);
• реле давления и частотный преобразователь;
• байпасный клапан с гидрокинетическим приводом.

В вакуумных системах с большими камерами скорость откачки может снижаться, если падает давление при достижении максимального сжатия. Более продуктивно функционирует насос Рутса в диапазоне давлений 10-0,01 Торр.

Нередко бустерные приборы называют агрегатами Рутса. Используется один принцип и при запуске сразу подключается форвакуумное устройство. При больших объемах может соскользнуть гидромуфта и возникает холостой ход.

В обычных приборах Рутса спасти от перегрева сможет реле или байпасный клапан в моделях с ременным или прямым приводом. Предохранительный клапан позволит произвести запуск при атмосферном давлении

Среди российских изготовителей отмечают два двухроторных вакуумных агрегата Рутса. Они могут иметь две маркировки — НВД 200 (ДВН 50) и НВД 600 (ДВН 150). В связке применяют двухступенчатый пластинчато-роторный прибор типа 2НВР-250Д.

Компания Вакууммаш разработала модели для откачки из герметичных сосудов при определенном давлении (не свыше 106.7 кПа). Не используется для перекачки парогазовых смесей и воздуха между резервуарами.

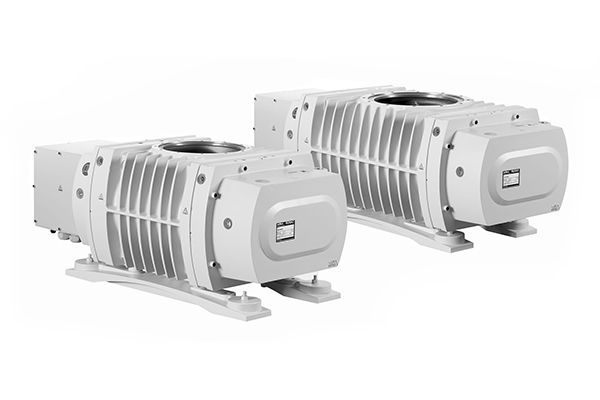

Насосы Рутс от Leybold

Насосы Рутс от Leybold

Отличными рекомендациями обладает насос Рутса Leybold. Серия RUVAC позволяет комбинировать и добавлять масляный прибор пластинчато-роторного типа (SOGEVAC) или компрессионное устройство (ScrewLine) для получения сухого вакуума.

1. Предусмотрено горизонтальное и вертикальное исполнение, облегчающее установку в системах.
2. Модели с масляным уплотнителем или изолированным ротором подбирают с учетом характеристик перекачиваемых субстанций.
3. Продумана регулировка вращения, позволяющая контролировать выработку во время процесса. Достаточно задействовать преобразователь.
4. Оптимизировать режим откачки и устранить перепады давления сумеет байпасный клапан в некоторых моделях.

Отмечена быстрота действия (210-4700 м³/мин) и возможность поддерживать режим среднего вакуума. Затраты мощности минимальны по сравнению с аппаратами, не уступающими по пропускной способности.

Благодаря конструкции удалось снизить остаточное давление (примерно в 10 раз). Выход в штатный режим занимает минимальное время. Характеристики агрегатов Рутса позволяют:

• проводить безмасляную компрессию субстанций;
• обеспечить короткий цикл откачки, несмотря на большие объемы;
• не допустить утечки и загрязнения окружающей среды;
• гарантировать высокую чистоту любых смесей, включая радиоактивные;
• участвовать в процессах сушки, термообработки, дезагазации и напыления;
• изготавливать полупроводники, лампы и солнечные батареи;
• облегчить упаковку товаров и продуктов.

Компактные габариты упрощают процесс установки и подключения к любой вакуумной системе. Плюсом остается сокращение времени операции или налаживание бесперебойного функционирования.

Отсутствие трущихся элементов и поддержка низкого давления снижает затраты на эксплуатацию. Надежный вакуумный насос Рутса особенно нужен в промышленных отраслях и коммунальном хозяйстве.
