Компрессионные агрегаты с логотипом BERG относится к довольно надежному оборудованию, которое можно безопасно использовать в различных сферах человеческой деятельности от производства пищевых продуктов до индустриальных комплексов с огромными объемами производства. Ассортимент модельного ряда впечатляет: маслонаполненные изделия средней мощности с ременной передачей и промышленные агрегаты сухого типа с прямым приводом.
В России уже действует совместное предприятие по производству компрессионного оборудования, которое максимально приблизило изделия немецкого бренда к российскому потребителю.
Содержание:
- Компрессор Берг промышленный
- Устройство компрессора Berg
- Компрессор Берг — принцип работы
- Поршневой компрессор Berg
- Компрессоры Берг винтовые
- Обслуживание компрессоров Berg

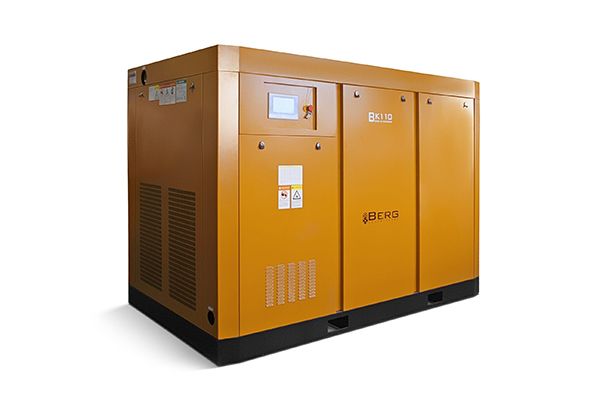

Компрессор Берг промышленный
Агрегаты с высокой производительностью от немецкой компании Berg выпускаются в виде прямоугольного контейнера, установленного на жесткой раме, у которой в конструкции снизу имеются специальные технологические отверстия для подъема погрузчиком и перемещения на место постоянной дислокации.
Установки такого типа не требуют дополнительного обустройства места расположения — достаточно ровного бетонного пола и наличия подключения к электрической сети и магистрали сжатого воздуха.
Все изделия на выходе выдают давление с параметрами: 7/8/10 и 12 бар, соответственно и производительность варьируется в этих пределах.
ВК-90:
- скорость подачи — 16200/15200/13600 и 12300 л/мин;
- мощность привода — 90 кВт;
- напряжение сети — 380В;
- размеры — 2200х1500х1950 мм;
- масса — 1,5 т.
ВК-315:
- производительность — 56,2/55,5/51,0 и 45 тыс. л/мин;
- прямой привод с мощностью — 315 кВт;
- трехфазная сеть — 380В;
- присоединение — DN100;
- уровень шума — 84 дБ;
- габариты — 4200х2250х2350 мм;
- масса — 9,2 т.
Все оборудование может устанавливаться вдоль стен, потому что управление и съемные панели для обслуживания вынесены на лицевую сторону. В комплектацию по желанию клиента могут быть добавлены расходные компоненты: воздушный и масляные фильтры, сепаратор и емкость с фирменным компрессорным маслом BERG-Oil 46.

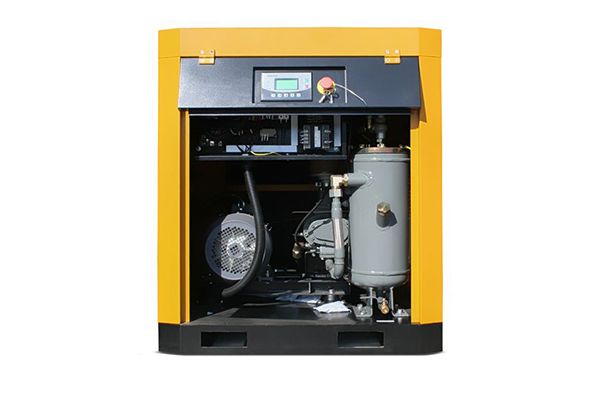

Устройство компрессора Berg
Стандартные изделия немецкого производителя состоят из следующих компонентов:
- звукоизолирующий корпус в виде контейнера прямоугольной формы;
- несущая рама с демпфирующими подушками для нейтрализации вибрации;
- воздушный фильтр для очистки всасываемого потока;
- клапан всасывания;
- винтовой блок;
- маслофильтр, совмещенный радиатор и охладитель масла;
- сепаратор;
- вентилятор;
- электрический двигатель привода;
- маслобак;
- блок управления или контроллер;
- при ременной передаче вращения устанавливается автоматическая система натяжения ремней.
- По желанию заказчика может устанавливаться преобразователь частоты от компании Danfoss.
Компрессор Берг — принцип работы
У винтовых агрегатов принцип действия практически одинаков, только у некоторых моделей устанавливается два блока с вращающимися роторами. От привода вращение передается на ведущий вал, а затем на ведомый, между винтовыми устройствами, имеющими формы шнека, существует технологическое расстояние, которое исключает их соприкосновение во время синхронного вращения. Воздушный поток сжимается и направляется к отверстию выпуска, затем попадает в сепаратор, отделяющий пары масла, потом сжатый воздух направляется в ресивер. Винтовые агрегаты отличаются высокой производительностью при сравнительно небольшими размерами блока роторов. Основную нагрузку воспринимают подшипники, поэтому их замена и осуществляется в зависимости от наработки изделия.
Управление всеми параметрами осуществляет микропроцессорный контроллер.
Интерфейс панели управления простой и интуитивно понятен оператору, а кнопки управления имеют индикаторную подсветку. Техническое состояние установки отображается на дисплее текстом, язык которого выбирается из прилагаемого списка.

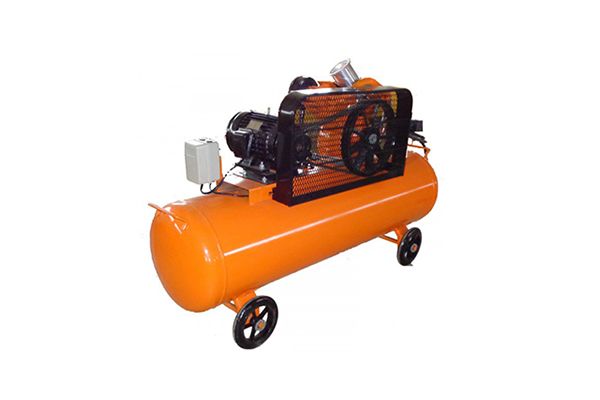

Поршневой компрессор Berg
Несмотря на то, что такие конструкции уже уходят в прошлое, они еще используются в быту и на производстве, потому что традиции немецкого качества с годами не изменяются и сегодня устройства обладают такими достоинствами:
- вариации давления на выходе из изделия;
- сохраняют высокую производительность при любых условиях использования;
- длительность назначенного ресурса для всех деталей и узла подшипников в том числе;
- приборы измерения и контроля над всеми параметрами гарантируют точность показаний;
- простое техническое обслуживание;
- небольшие линейные размеры.
- поршневая головка выполнена из прочного алюминия с большими ребрами для качественного воздушного охлаждения, что значительно снижает вес всего агрегата и температуру воздушного потока на выходе из устройства.
РК-0,67/7-250:
- скорость подачи — 670 л/мин;
- ресивер — 250 л;
- давление — 8 бар;
- привод мощностью — 5,5 кВт;
- габариты — 1730х530х1230 мм;
Поршневой компрессор этой серии оборудован тремя цилиндрами, а такая конструкция давно зарекомендовала себя с наилучшей стороны для эксплуатации не только на производстве, но и в бытовых условиях, например, в гараже или на даче. Высокие рабочие параметры поршневых изделий гарантируются качественной сборкой и наличием в центрах сервиса оригинальных запасных частей.

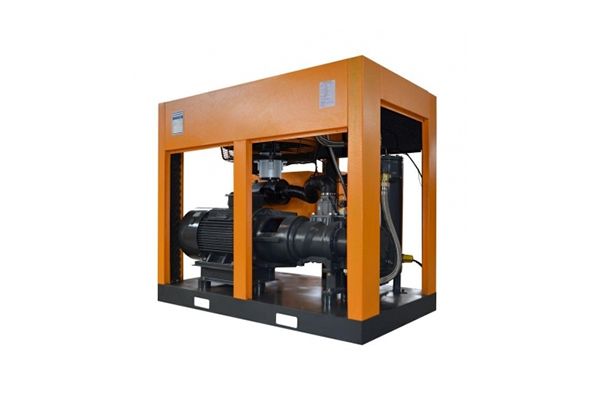

Компрессоры Берг винтовые
Ассортимент изделий довольно широкий и каждый пользователь сможет выбрать модель с оптимальными для его нужд параметрами, в качестве привода используется ременная передача или с помощью эластичной прочной муфты прямого варианта.
Достоинства винтовых изделий с логотипом BERG общеизвестны:
- Высокая эффективность в расходе электрической энергии.
- Варианты давления на выходе в широком диапазоне.
- Высокая надежность и безопасность эксплуатации.
- Малошумность и практическое отсутствие вибрации даже у мощных установок для промышленного использования.
- Уникальная компактность всех изделий.
- Простота использования и легкость обслуживания.
- Высокая чистота сжатого воздуха на выходе.
- Увеличенный срок эксплуатации подшипников и расходных материалов.
- Электрическая часть и электроника управления разработаны компанией Siemens.
Корпус винтовых роторов изготовлен из прочного литого алюминия, поэтому удалось снизить температуру выходящего воздушного потока на 12 градусов, что снижает нагрузку, испытываемую осушителем компрессии.
Обслуживание компрессоров Berg
В инструкции по эксплуатации расписаны стандартные действия технического персонала по обслуживанию, где упоминается, что после первых 30 часов работы нужно проверить натяжение ременной передачи привода, а в процессе использования повторять аналогичные проверки через каждые 2 тысячи часов. Это касается тех модификаций, где не стоит система автоматического натяжения ремней, которая продлевает эксплуатацию и облегчает техобслуживание.
Во время первичного пуска оборудования оператору нужно убедиться в отсутствии посторонних шумов или вибрации, а также убедиться, что вращение происходит в нужную сторону, если нет — то остановить агрегат, вызвать электрика, чтобы проверить правильность подключения установки.
О любых нарушениях в работе изделия автоматика самостоятельно выводит информацию на дисплей, а в случае аварийной ситуации имеется кнопка экстренного отключения установки от сети. Двигатель привода после такого выключения будет вращаться в течение 10-15 секунд — так конструкторы защищают основные детали от излишней нагрузки.
