Водокольцевой насос - устройство, характеристики, принцип работы, Bush, Ангара, Robushi

Довольно часто для проведения лабораторных исследований или осуществления какого-то производственного процесса требуется вакуум. Создать его можно при помощи специального водокольцевого насоса, который откачивает из замкнутого пространства газы и пар.

Агрегат обладает довольно простой конструкцией, поэтому и ломается крайне редко, гарантируя работоспособность на протяжении продолжительного времени. При работе нуждается в крайне редком обслуживании и тем более ремонте.

Содержание:

1. Вакуумные водокольцевые насосы – устройство
2. Принцип работы ВВН
3. Водокольцевой насос Busch
4. Водокольцевой насос Ангара
5. Водокольцевые насосы Robusch
6. Водокольцевые насосы Finder Pompe

Вакуумные водокольцевые насосы - устройство

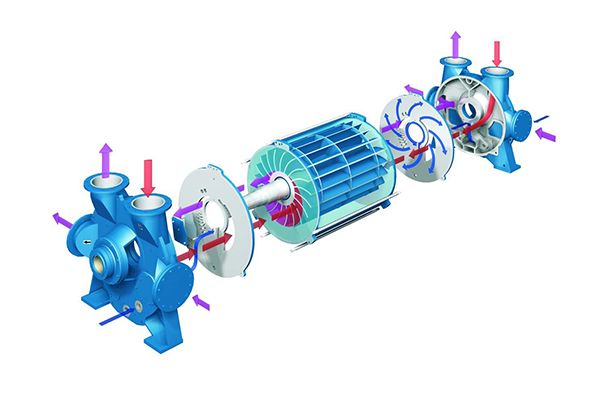

Вакуумные водокольцевые насосы - устройство

Практически любой водокольцевой вакуумный насос имеет одинаковое устройство, потому как они выполняют и идентичные функции. Рассмотрим поподробнее конструкцию типового агрегата для создания вакуума. Она включает следующие элементы:

1. Корпус и лобовин правой и левой, соответственно;
2. Внутри на опорных подшипниках качения находится вал;
3. На валу закреплено рабочее колесо, вращающееся в камере;
4. Камера наполовину заполняется водой так, чтобы часть лопастей рабочего колеса были открыты;
5. Соответственно, входной или всасывающий и выходной патрубок;
6. Также имеется патрубок для доливки воды.

Особенность подобного насоса заключается в том, что проходящий через него газ очищается за счет воды, в которой и остаются все примеси, потому как среды непосредственно контактируют друг с другом в процессе работы.

Водокольцевые вакуумные насосы изготавливаются из разных материалов, но чаще выбирается чугун, нержавейка, латунь и технополимер, поэтому они способны долго работать при контакте с достаточно агрессивными средами. Также производятся разные модификации, в том числе и взрывозащищенные, оснащенные более массивным усиленным корпусом. Самым сложным элементом подобного типа является герметичность в местах установки вала, для чего применяется специальная сальниковая набивка.

Принцип работы ВВН

 Учитывая простоту конструкции, принцип работы ВВН довольно прост и заключается в своем названии. При подаче питания на асинхронный двигатель тот начинает раскручивать вал водокольцевого насоса. Вода, содержащаяся в камере, начинает вращаться по кругу за счет центробежной силы, что создает тягу для газов и пара.

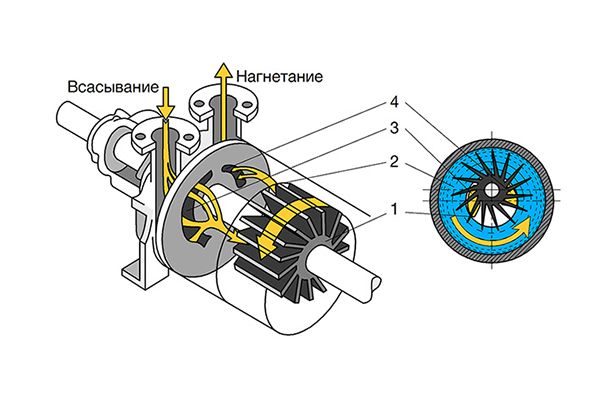

Принцип работы ВВН

Так как жидкость заполнила корпус лишь частично, то в нем предостаточно места для свободного прохождения большого количества газообразной среды. Жидкость буквально связывает молекулы газа, забирая их из одной части камеры и проталкивая в другую. При закручивании небольшого количества воды создается разрежение, за счет чего и создается необходимая тяга.

Любой подобный насос при вращении сильно нагревается, это связано с повышением температуры воды. Это происходит в результате постоянного ее трения о стенки корпуса и прочие детали. Для поддержания стабильности работы агрегат оснащается системой охлаждения, в которой происходит непрерывная циркуляция.

В зависимости от уровня создаваемого вакуума, насосы по своей конструкции могут быть одно- или двухступенчатые с разными характеристиками. Важно знать некоторые особенности при использовании подобных насосов. Они заключаются в следующем:

1. В процессе работы используемая вода постоянно загрязняется твердыми нерастворимыми частицами. В результате чего время от времени ее необходимо менять или организовать систему циркуляции со станцией очистки;
2. Существует вероятность образования пузырьков газа в жидкости, из-за чего снижается эффективность работы агрегата;
3. Производительность этих устройств сильно зависит от температуры жидкости и откачиваемого газа. При ее увеличении количество и эффективность работы агрегата снижается.

К общим характеристикам всех аппаратов для откачивания газов и пара можно отнести:

1. Достаточно высокий КПД, который достигает 70% в определенных условиях и температуре;
2. Обладают устойчивостью к загрязненному газу;
3. В процессе работы сохраняется температура газа, соответственно, вода должна быть такой же;
4. Производительность – от 12 до 340 м куб./мин. Они применяются во многих отраслях деятельности человека;
5. Электрическая мощность – от 1,1 до 400 кВт.

Водокольцевой насос Busch

Одним из самых популярных на мировом рынке брендом, выпускающим водокольцевые насосы, является Busch. Это известная немецкая компания со штаб-квартирой и головным производством в Маульберге. Компания занимается производством ВВН как минимум трех серий, которые активно поставляются в разные страны мира и не только в Европе, но и на другие континенты. Вся продукция соответствует ISO 90001 и DIN EN.

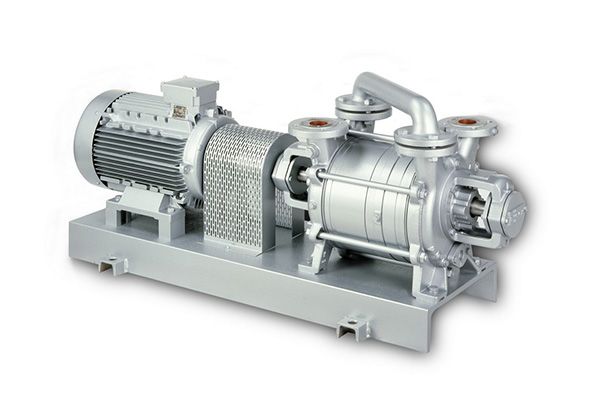

Водокольцевой насос Busch

Особенность марки заключается в применении именно качественных материалов и точного расчета. Это позволило практически полностью искоренить такой дефект, как образование множества пузырьков. Марка предлагает своим клиентам по всему миру следующие серии насосов:

1. Busch Dolphin LA, агрегаты оснащены подвижной муфтой и одной ступенью сжатия газа, используются для откачивания газов из небольших закрытых емкостей. Выдерживают максимальный перепад давления в 130 мбар. Выпускаются производительностью от 50 до 109000 м куб./час;
2. Busch Dolphin LB, насос предназначен для откачивания газов из закрытых емкостей. Корпус изготовлен из нержавеющей стали и чугуна. Максимальный перепад давления – 33 мбар, производительность – от 60 до 10400 м куб./час. Чаще выпускаются с двумя ступенями сжатия;
3. Busch Dolphin LX, применяется для откачивания пара и газов из разных емкостей по объему. Работают при перепаде давления в 33 мбар и способны перекачивать до 372 м куб. в час.

Водокольцевой насос Ангара

Не менее известными являются водокольцевые насосы Ангара. Это совместный российско-турецкий бренд, который занимается производством различного насосного оборудования для многих сфер деятельности человека. На данный момент компания владеет более чем 5 тыс. кв. м производственными площадями, на которых выпускают и поставляют в страны Европы различное насосное оборудование.

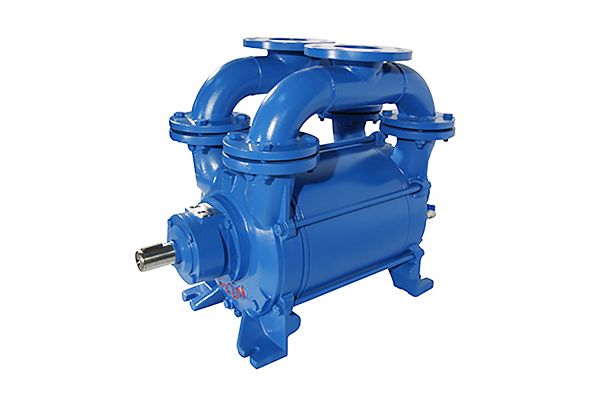

Водокольцевой насос Ангара

Марка отличается высоким качеством за счет применяемого высокотехнологичного и современного оборудования. Ее вакуумные водокольцевые насосы отличаются от аналогичных устройств иных марок сниженным расходом воды, чего удалось достичь благодаря более грамотной планировке рабочего колеса. Предлагает 2 исполнения: из нержавеющей стали и во взрывозащищенном корпусе.

Производитель предлагает следующие варианты вакуумного оборудования:

1. Моноблочные, то есть, мотор интегрирован с насосным узлом в единый корпус, GMPV120/030-GMPV270/155. Производительность – от 15 до 382 м куб;
2. Двухступенчатые, GMP145/08-GMP230/200, GVP200/120-230/220. Способны перекачивать от 30 до 3340 м куб/час;
3. Одноступенчатые, GMVT275/220-410/400, GMPT520/400-520/600. Производительность варьируется в пределах от 450 до 3600 м куб. в час.

Водокольцевые насосы Robuschi

Robuschi – популярная итальянская компания, появившаяся в 1941 г. Она занимается разработкой и производством различных видов насосов, в том числе и водокольцевых ВВН. На данный момент у нее имеются производственные и торговые подразделения более чем в 30 странах мира.

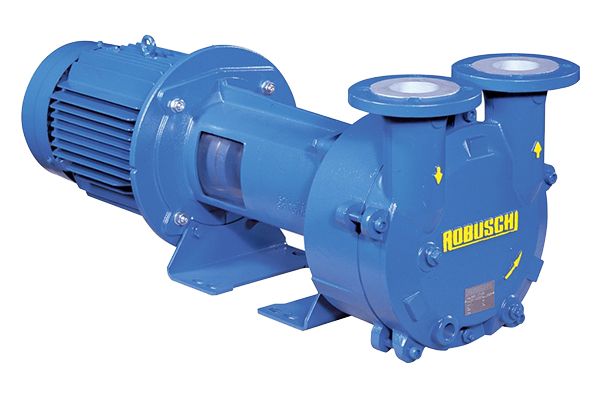

Водокольцевые насосы Robuschi

Продукция отличается высокой выносливостью, долгим сроком службы и отменным качеством работы. Предлагает на европейском и мировом рынке ВВН серии RVS. Это широкая линейка вакуумного оборудования, которая состоит из моделей различной мощности со следующими предельными параметрами:

1. Перепад давления – не более 33 мбар;
2. Производительность – до 4200 м куб./час.

Отличительной чертой всей линейки является то, что агрегаты способны вместе с газом откачивать и жидкость, а при работе за счет полного отсутствия соударения рабочих деталей не создает вибрацию и шум. Производятся как моноблочные, так и с соединительными муфтами.

Водокольцевые насосы Finder Pompe

Finder Pompe – это производственная компания, которая занимается разработкой и выпуском 4 серий ВВН различной производительности и конструктивного исполнения. Продукция поставляется в более чем 50 стран мира и используется практически во всех сферах, начиная от медицинской, заканчивая изготовлением мебели.

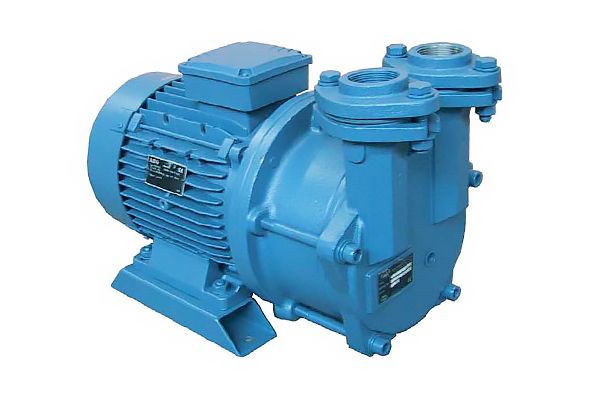

Водокольцевые насосы Finder Pompe

Производит, как и многие другие, два варианта или модификации насосов, отличающихся тем, что один двигатель присоединен к корпусу, образуя моноблок. Также можно заказать раздельное исполнение с соединительной муфтой. Предлагает по всему миру следующие серии насосов:

1. CDS-NP – двухступенчатые аппараты для создания низкого и среднего вакуума, предназначены для работы в том числе с агрессивными газами или паром;
2. DEX – новая серия с увеличенной производительностью до 1500 м куб. в час;
3. LEX-MEX – моноблочные агрегаты с одной ступенью сжатия. Применяются для создания среднего вакуума. Производительность – от 15 до 325 м куб. в час;
4. VPM – моноблочный одноступенчатый насос с чугунным импеллером. Производительность − от 6 до 105 м куб/час.
